Thông số thiết kế

Tải trọng thiết kế một tầng:

Dầm = 63.7 kN

Sàn HCS = 173.4 kN (theo nhà sản xuất)

Cột = 2.77 / 2 × 24 = 33.2 kN

Topping = 0.065 × 24 × 8 × 8 = 99.8 kN

SDL = 1.75 × 8 × 8 = 112.0 kN

Tổng cộng: DL = 482 kN

LL = 3.0 × 8 × 8 = 192.0 kN

Tải trọng thiết kế 12 tầng:

DL = 482 × 12 = 5784 kN

LL = 192 × 12 × 50% = 1152 kN (hệ số giảm 50%)

1.4DL + 1.6LL = 9941 kN = NEd

Các cột đều được giằng chống chuyển vị ngang (braced) và liên kết khớp tại sàn (pinned at the floor).

Chiều dài thiết kế: L0 = 3600 mm

Độ lệch tâm do sai lệch hình học: ei = L0 / 400 = 9.0 mm ___ [Mục 7.2.1.2(5)a)]

Mô men uốn tối thiểu:

MEd,min = NEd × ed,min ___ (8.1)

ed,min = max(h/30, 20, ei)

ed2,min = max(500/30, 20.0, 9.0) = 20.0 mm

ed3,min = max(700/30, 20.0, 9.0) = 23.3 mm

MEd2,min = 9941 × 0.020 = 199 kNm

MEd3,min = 9941 × 0.0233 = 232 kNm

Thiết kế với giả định bỏ qua hiệu ứng bậc hai như handbook gốc.

Thiết kế cột

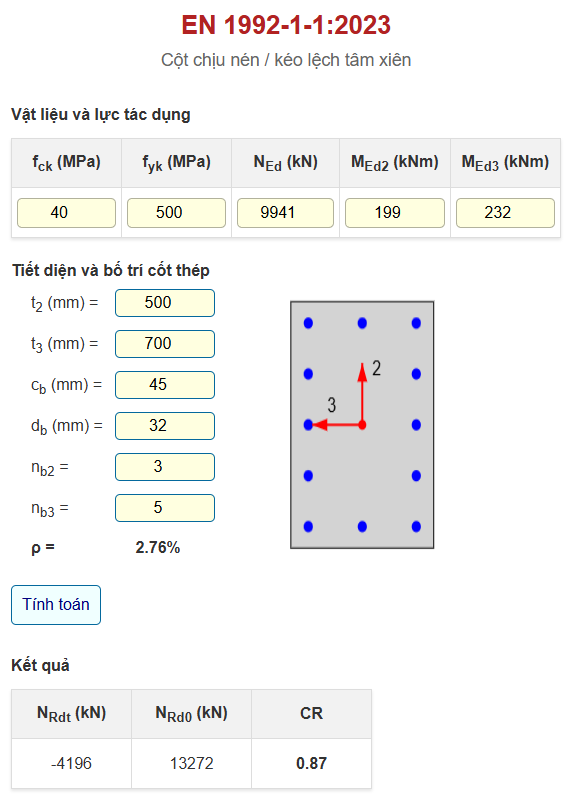

Sử dụng bảng tính EN 1992-1-1:2023 trên trang phinsnguyen.com

Kết quả tính toán có CR = 0.87 < 1.0, đảm bảo yêu cầu chịu lực.

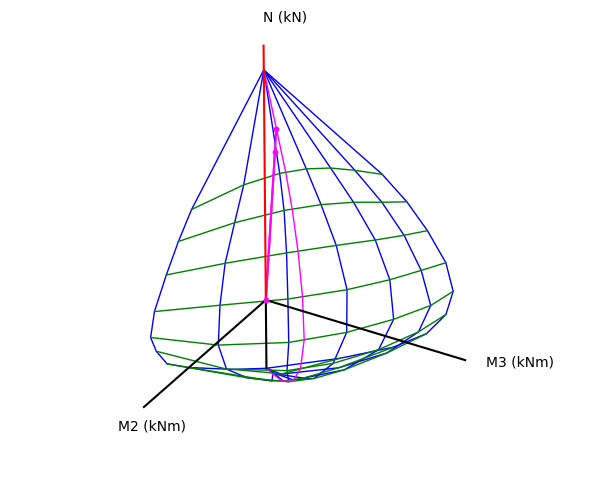

Biểu đồ tương tác cột chịu nén lệch tâm xiên

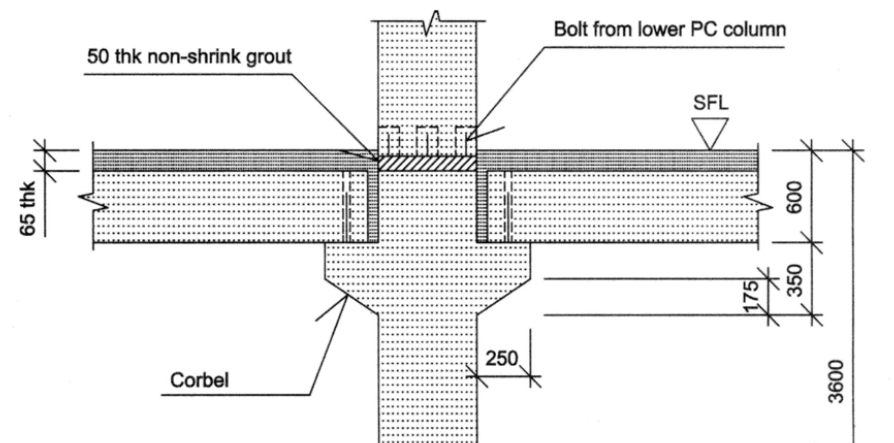

Thiết kế mác lớp vữa không co dày 50 mm giữa 2 cột

N = 9941 kN

A = 500 × 700 mm²

p = N/A = 28.4 MPa

Khả năng chịu nén của lớp vữa không co theo Công thức (8.126):

σRdu = fcd > p

fck > p × 1.5 = 42.6 MPa

Vậy chọn vữa không co mác C45/55.

Kiểm tra khả năng chịu lực của cột tại bề mặt tiếp xúc với bản đế

Bản đế kích thước 450 × 650 mm nén cục bộ lên tiết diện cột 500 × 700 mm được kiểm tra theo Khoản 8.6 của EN 1992-1-1:2023.

σRdu = fcd √Ac1/Ac0 = 40/1.5 × 1.094= 36.5 MPa ___ (8.126)

NRdu = 36.5 × 450 × 650 / 1000 = 10665 kN > N = 9941 kN

Đảm bảo yêu cầu chịu lực.

---

Phần 4b

• Thiết kế vai cột

• Thiết kế bản đế

---
