Precast Singapore - P3a. Thiết kế dầm đúc sẵn

by phinsnguyen | 29/05/2026

Thông số thiết kế

span

Chiều dài:
L = 8000 – 700 – 2×25 = 7250 mm

Tải trọng thiết kế:

DL = 56.87 kN/m (trọng lượng riêng dầm, sàn, topping và SDL)

LL = 3.0 × 8 = 24.0 kN/m

ULS = 1.4DL + 1.6LL = 118.0 kN/m = q

section

Tiết diện dầm

Thiết kế chịu mô men uốn

Mô men uốn giữa nhịp:

M = qL²/8 = 775.3 kNm

Chiều rộng dầm tính toán: b = 500 mm

bars_span

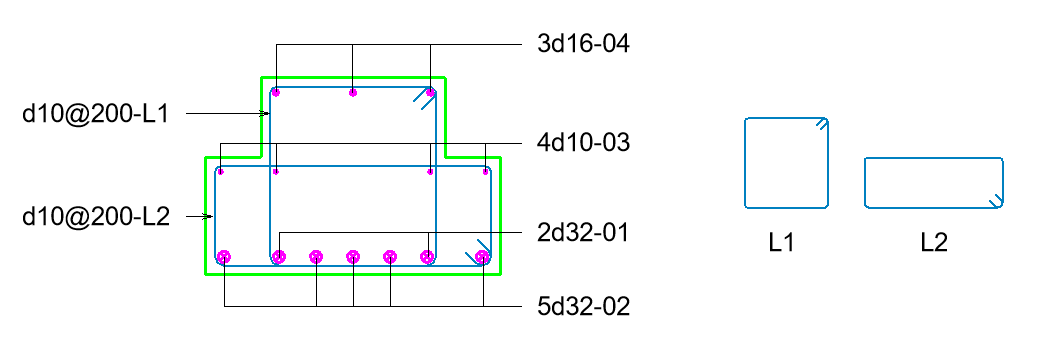

Bố trí thép giữa nhịp 7d32, As = 5 628 mm²

Sử dụng bảng tính EN 1992-1-1:2023 trên trang phinsnguyen.com

moment

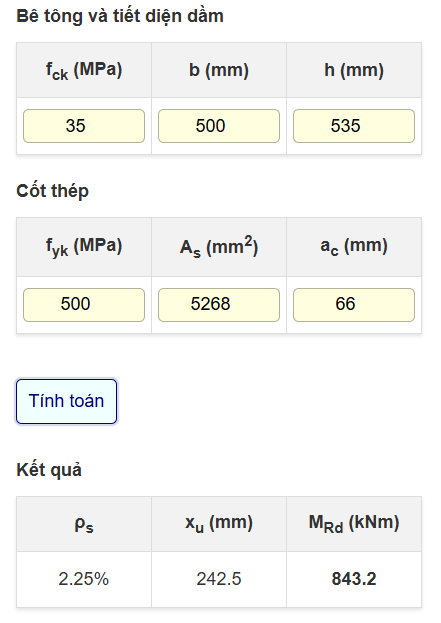

Kết quả tính toán có MRd = 843.2 > M = 775.3 kNm, đảm bảo yêu cầu chịu lực.

Ghi chú của phinsnguyen:

Trong handbook gốc sử dụng thép fy = 460 MPa nên có kết quả sát hơn. Với CB500-V và EN 1992-1-1:2023, bố trí 6d32 là đạt yêu cầu.

Thiết kế chịu lực cắt

Lực cắt tại gối:

V = qL/2 = 427.8 kN

Lực cắt tại 0.2L:

V = q(L/2 – 0.2L) = 256.7 kN

Bố trí đai d10@100 tại gối (đoạn 0.2L) và d10@200 phần còn lại.

Asw = 2 nhánh × 78.5 = 157 mm²

Sử dụng bảng tính EN 1992-1-1:2023 trên trang phinsnguyen.com

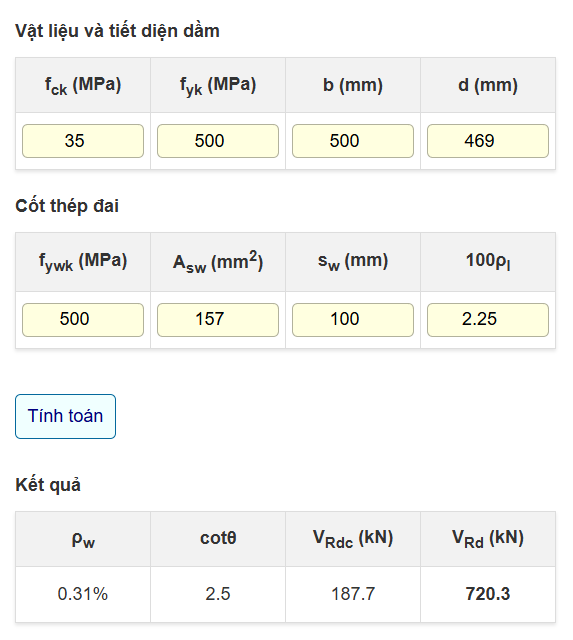

Khả năng chịu cắt của dầm như sau:

Trường hợp d10@200: VRd = 360.2 > V = 256.7 kN đạt yêu cầu

shear

Trường hợp d10@100: VRd = 720.3 > V = 427.8 kN đạt yêu cầu

Ghi chú của phinsnguyen:

Trong handbook gốc sử dụng thép fy = 460 MPa, và bố trí d10@75 cho gối. Với CB500-V và EN 1992-1-1:2023, gối bố trí d10@100 là đạt yêu cầu với khoảng an toàn cao.

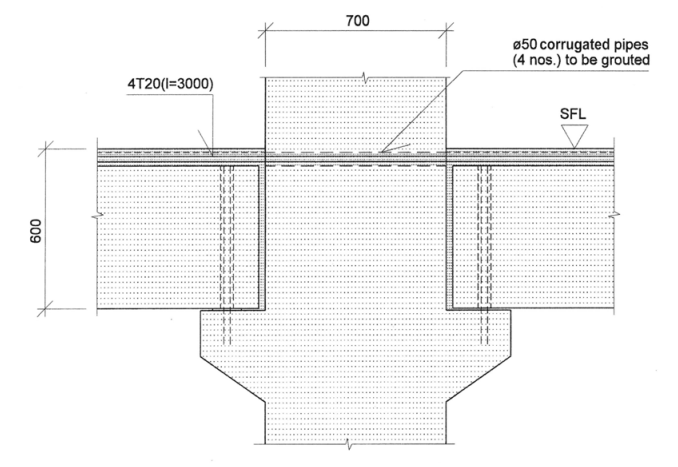

Tính toán thép gia cường gối dầm

Mặc dù các dầm được thiết kế theo sơ đồ gối đơn giản, việc bố trí thêm cốt thép tại vị trí gối tựa vẫn được khuyến nghị nhằm ngăn ngừa nứt quá mức khi dầm bị xoay tại gối tựa dưới tải trọng sử dụng. Cốt thép bổ sung này có thể được tính toán như sau:

Tải trọng:

SDL = 1.75 × 8 = 14.0 kN/m

LL = 3.0 × 8 = 24.0 kN/m

ULS = 1.4SDL + 1.6LL = 58.0 kN/m = q

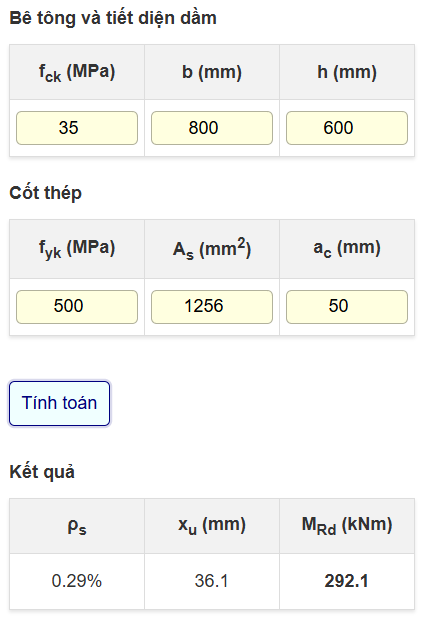

M = qL²/12 = 254.1 kNm

Chiều cao dầm tính toán: h = 535 + 65 = 600 mm

Chiều rộng dầm tính toán: b = 800 mm

Bố trí thép 4d20, As = 1 256 mm²

Sử dụng bảng tính EN 1992-1-1:2023 trên trang phinsnguyen.com

giacuonggoi
