Thông số sàn lõi rỗng

Chiều dài:
L = 8000 – 800 + 2x100 = 7400 mm

Tải trọng:

SDL = 1.75 + 1.56 (topping 65mm) = 3.31 kPa

LL = 3.0 kPa

ULS = 1.4DL + 1.6LL = 9.43 kPa

Dùng dữ liệu của nhà sản xuất và bảng tính sàn lõi rỗng trên trang phinsnguyen.com.

Kết quả chọn HCS dày 215mm

Nếu không có dữ liệu của nhà sản xuất, có thể lấy tiết diện của HCS215 với 6 lõi rỗng đường kính 155 mm.

Thông số hình học như sau:

A = 144.8 ×10³ mm²

I = 823.8 ×10^6 mm^4

yb = 215 / 2 = 107.5 mm

bw = 1200 – 6 × 155 = 270 mm

Ap = 385 mm² (7 cáp ø9.53)

hf = (215 – 155) / 2 = 30 mm

Kết quả tính toán

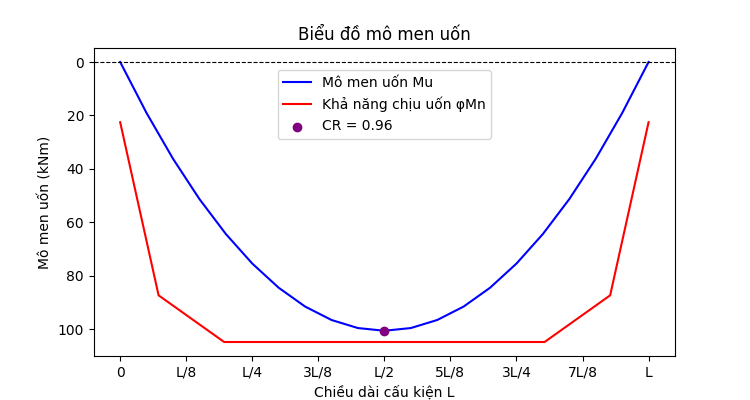

Biểu đồ mô men uốn

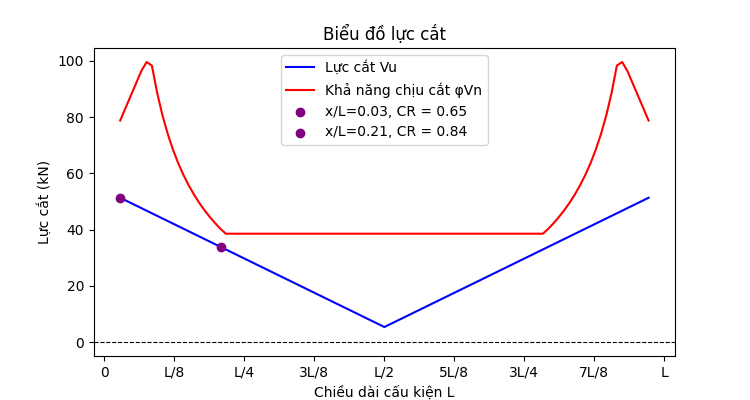

Biểu đồ lực cắt

Tính toán thép gối sàn

Mặc dù các tấm sàn được thiết kế theo dạng không liên hợp và gối đơn giản, cốt thép rời bổ sung vẫn cần được đặt trong lớp bê tông topping tại vị trí gối tựa nhằm giảm thiểu nứt bề mặt và hạn chế bề rộng vết nứt. Cốt thép gối tựa bổ sung này có thể được tính toán như sau:

Tải trọng:

SDL = 1.75 kPa

LL = 3.0 kPa

ULS = 1.4DL + 1.6LL = 7.25 kPa = q

M = qL²/12 = 33.1 kNm

Chiều cao sàn tính toán: h = 215 + 65 = 280 mm

Bố trí thép d10@200, As = 393 mm²/1m

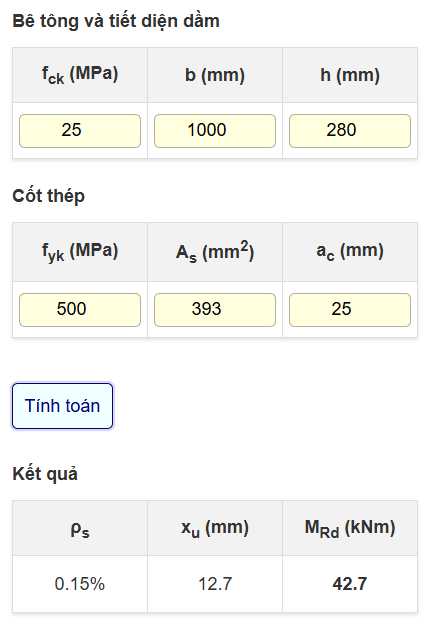

Sử dụng bảng tính EN 1992-1-1:2023 trên trang phinsnguyen.com

Kết quả tính toán

Mô men uốn giới hạn MRd = 42.7 > M = 33.1 kNm, đảm bảo yêu cầu chịu lực.

Chiều cao vùng nén đến trục trung hòa xu = 12.7 mm < hf = 30 mm, đảm bảo vùng nén nằm trong bản cánh của sàn HCS.

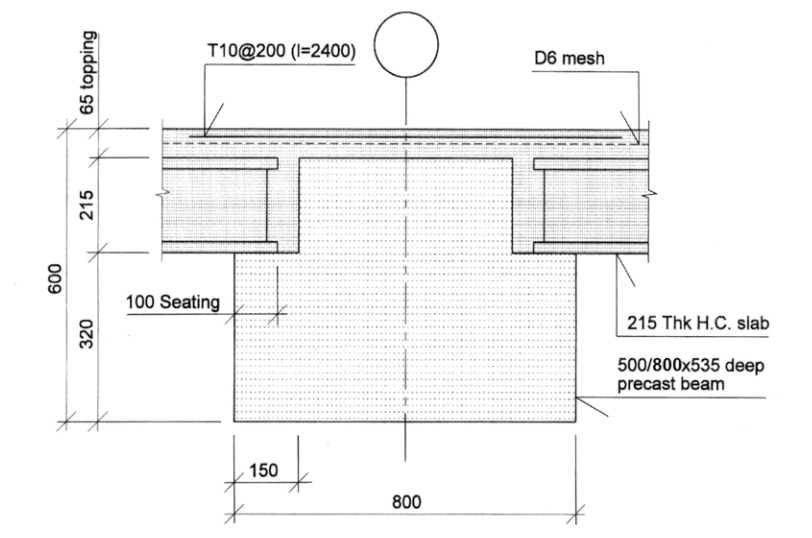

Chi tiết thép gia cường gối sàn điển hình

---
